사무 기기의 지속적인 안정성은 업무 효율과 직결되는 중요한 요소입니다. 특히 인쇄량이 많은 비즈니스 환경이나 교육 현장에서는 복합기의 작은 오류 하나가 전체 업무 흐름을 일시적으로 중단시키는 원인이 되기도 합니다.

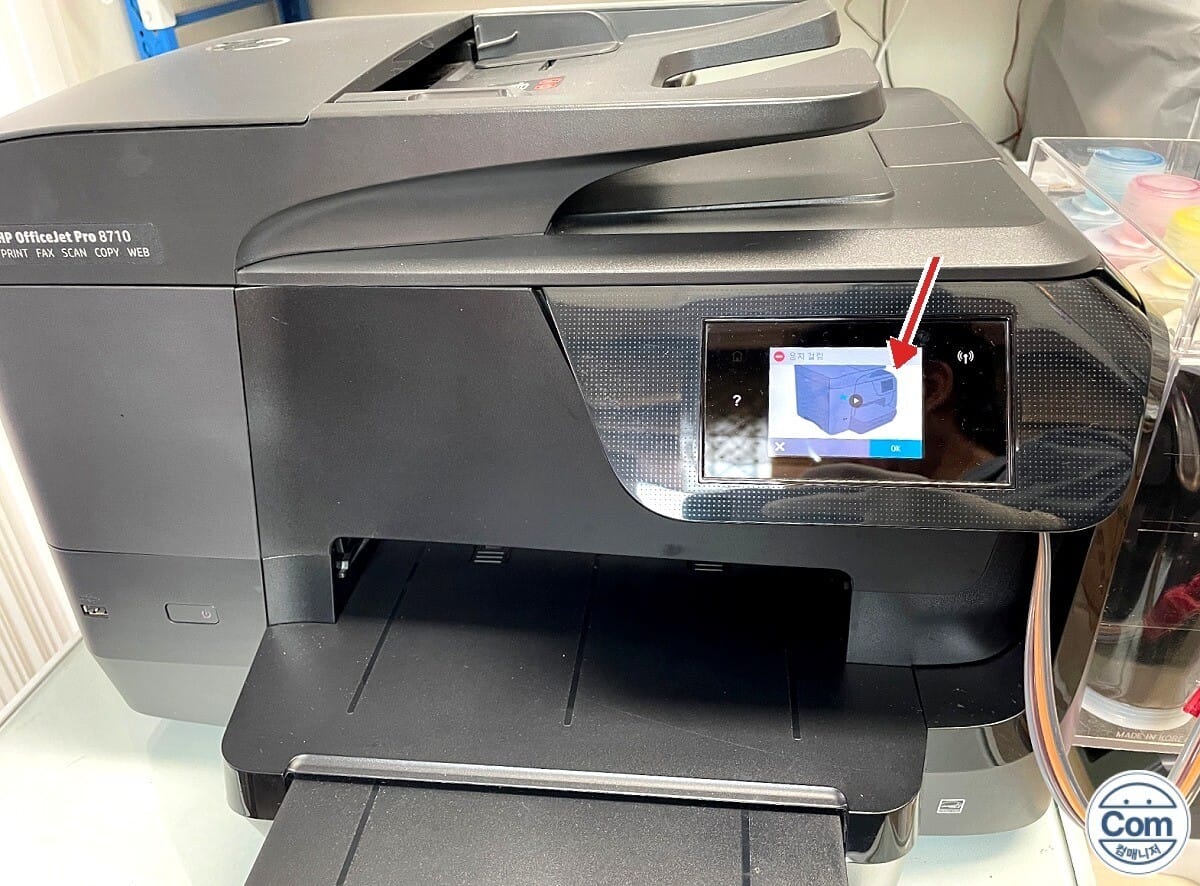

이번 사례는 청주 지역의 한 어린이영어학원에서 장기 임대 중인 HP OfficeJet Pro 8710 복합기에서 발생한 문제입니다. 기기 액정에 ‘용지걸림’ 메시지가 지속적으로 표시되며 출력이 되지 않는 증상으로 수리를 위해 센터로 입고했습니다.
1. 초기 증상 확인 및 1차 점검
기기가 입고된 후 내부를 면밀히 살펴보았으나 육안상으로 걸려 있는 종이나 이물질은 전혀 발견되지 않았습니다. 그럼에도 불구하고 전원을 켜면 센서가 오작동하여 용지걸림 오류를 계속해서 출력하는 상태였습니다.
점검 항목
- 급지 경로 내 이물질 및 미세 종이 조각 유무 확인

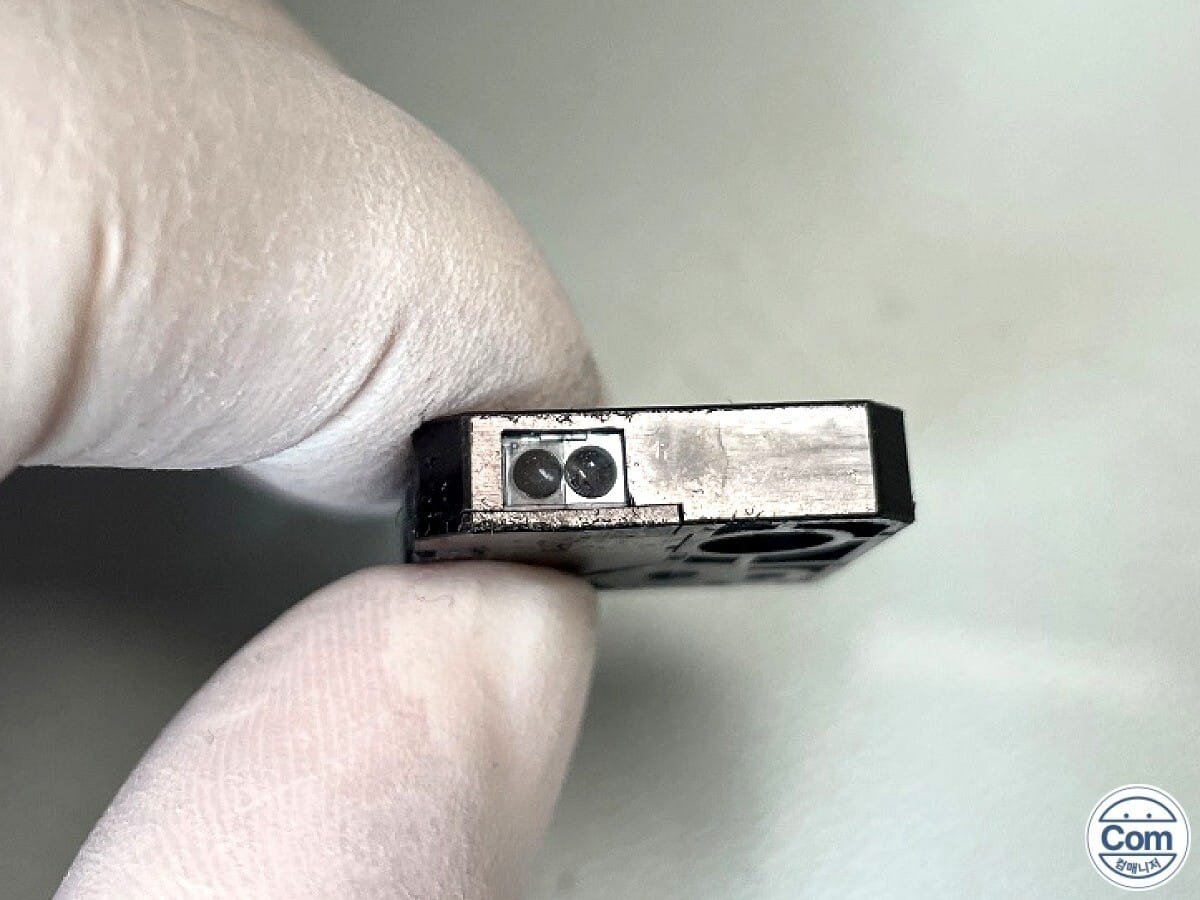

- 미디어 센서 오염 여부 점검 및 정밀 세척 진행
- 센서 세척 후 테스트 페이지 인쇄를 통한 증상 재발 여부 확인
2. 정밀 분해 및 부품 점검
1차적인 센서 청소 조치 이후에도 동일한 오류 메시지가 반복되어 기기 전체를 올분해하는 정밀 점검을 결정했습니다. 오랜 기간 임대용으로 사용되면서 누적된 내부 마모와 오염을 파악하기 위해 구동부 전체를 분리하여 확인했습니다.

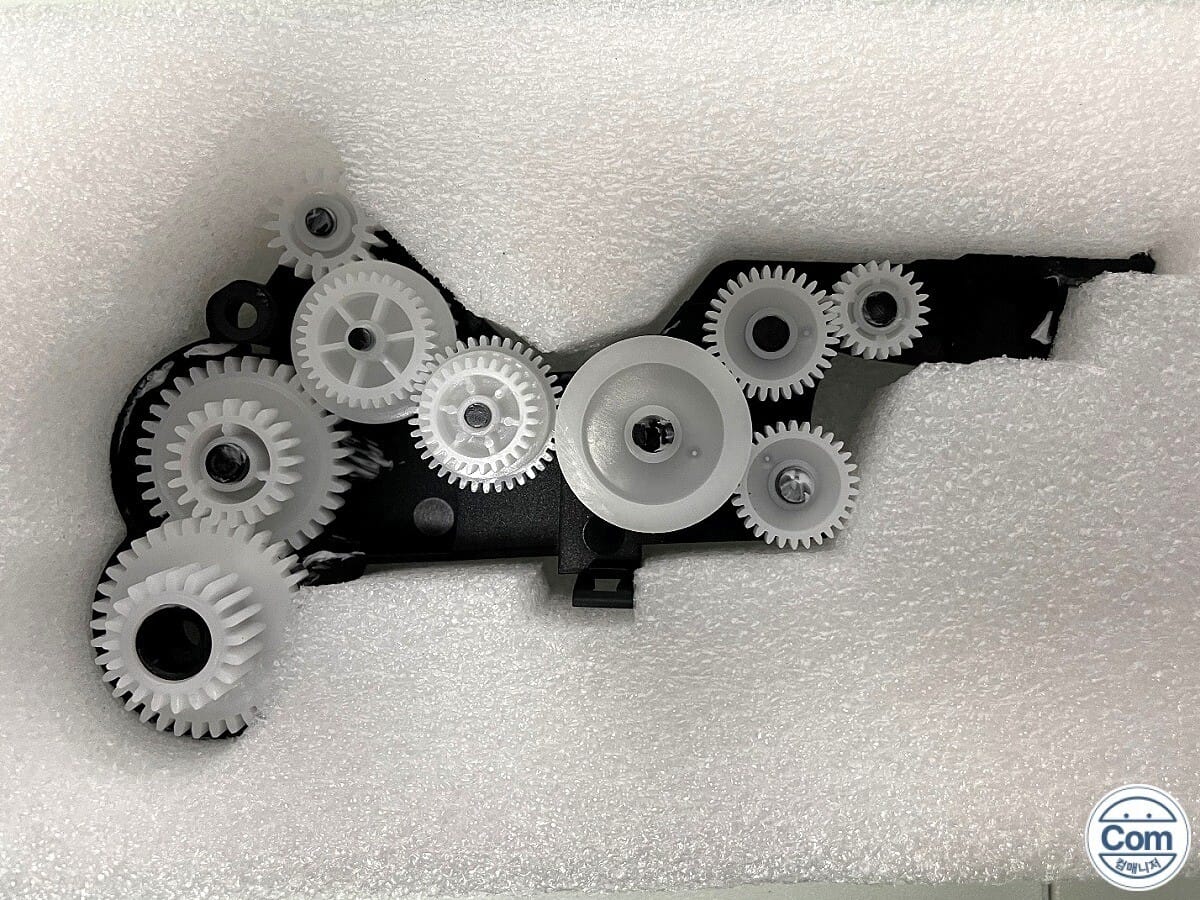

분해 결과 구동을 담당하는 기어박스 내부의 특정 기어들이 심하게 마모되어 있는 것을 확인했습니다. 기어의 마모는 캐리지의 정확한 이동을 방해하여 센서가 이를 용지걸림으로 오인하게 만드는 물리적 원인이 됩니다.
3. 원인 분석 및 부품 교체
복합기를 장기간 사용하다 보면 기계적 마찰로 인해 구동 부품의 수명이 다하게 됩니다. 본 사례에서는 마모가 심각한 기어박스 모듈 전체를 새 부품으로 교체하는 작업을 진행했습니다.
동시에 인쇄 품질과 헤드의 위치를 제어하는 디스크 엔코더 필름을 점검한 결과, 미세한 잉크 분진과 먼지로 인한 오염이 심각한 수준이었습니다. 최종 분석 결과, 기어 마모와 더불어 엔코더 필름의 오염이 센서 오작동을 유발한 핵심 원인이었습니다.
4. 세척 및 재조립 과정
원인이 규명된 후 기어박스 교체와 함께 디스크 엔코더 필름의 정밀 세척 작업을 수행했습니다. 정밀 세척 시에는 필름 표면의 미세한 눈금이 손상되지 않도록 전용 세정제를 사용하여 조심스럽게 오염 물질을 제거해야 합니다.
주요 작업 내역
- 마모된 기어박스 신품 교체
- 디스크 엔코더 필름 정밀 세척 및 건조
- 내부 급지 롤러 및 잔여 잉크 분진 클리닝
- 부품 재조립 및 구동부 윤활 처리
5. 수리 결과 및 테스트
재조립을 마친 후 청주 센터 내에서 수십 장의 연속 출력 테스트를 진행하며 구동 상태를 점검했습니다. 용지걸림 메시지는 더 이상 발생하지 않았으며, 급지와 인쇄 프로세스 모두 정상적인 궤도로 복구되었습니다.
동일한 증상이라 하더라도 기기의 사용 기간과 환경에 따라 내부 원인은 완전히 다를 수 있습니다. 이를 정확하게 진단하고 원천적인 문제를 해결하기 위해서는 풍부한 현장 경험과 체계적인 분석 기술이 필수적입니다.
6. 예방 및 관리 권장사항
출력 장비는 주기적인 내부 클리닝과 소모품 점검을 통해 고장을 사전에 예방하는 것이 가장 바람직합니다. 특히 분진이 많이 발생하는 환경에서는 내부 센서류의 오염 속도가 빨라지므로 정기적인 관리가 필요합니다.
수리가 완료된 복합기는 청주 학원 현장에 다시 안전하게 설치되어 정상 가동 중입니다. 장비의 오작동이나 반복되는 오류로 불편을 겪고 계신다면, 정밀한 진단을 통해 기기의 수명을 연장하는 효율적인 해결책을 찾아보시기 바랍니다.
