노트북은 휴대성이 뛰어난 반면, 외부 충격으로 인한 물리적 파손 위험에 항상 노출되어 있습니다. 특히 화면을 여닫는 핵심 축인 힌지 부분은 충격이 가해졌을 때 가장 쉽게 파손되는 부위 중 하나입니다.

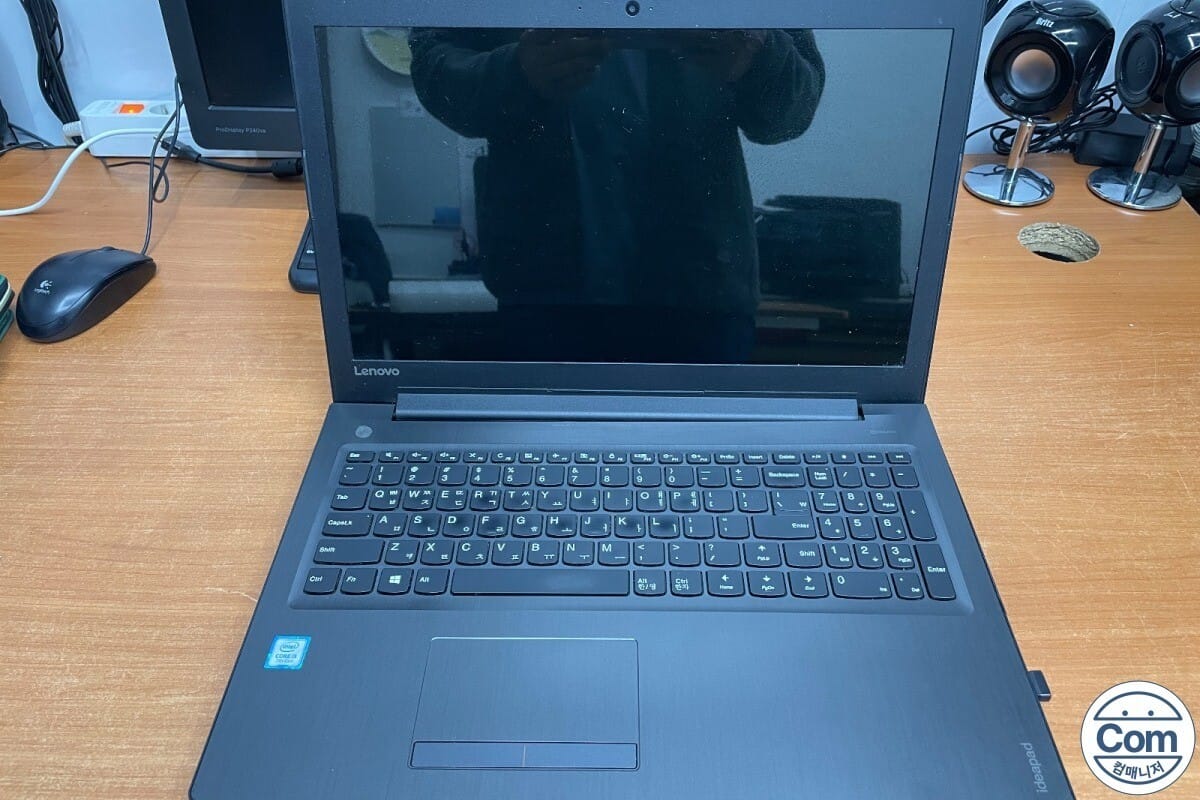

이번 의뢰는 청주 시외 지역에서 거주하시는 고객님께서 사용 중이던 레노버 아이디어패드 310-15IKB 모델의 하판 힌지 파손으로 저희 청주 수리 센터를 방문해 주셨습니다. 낙하 충격으로 인해 우측 힌지 고정부가 심하게 파손되어 정상적인 사용이 불가능한 상태였습니다.
1. 접수 및 초기 증상 확인
입고 당시 노트북은 우측 힌지 부분이 완전히 이탈되어 상판 뚜껑을 제대로 열 수 없는 상태였습니다. 화면을 열려고 시도할 때마다 하판 케이스가 위아래로 벌어지면서 내부 내부 프레임이 추가로 손상될 위험이 있었습니다.
주요 증상
- 상판 개폐 시 우측 하판 케이스 벌어짐 현상
- 힌지 고정부 파손으로 인한 상판 고정 불가능
- 내부 액정 케이블 및 안테나선 노출로 인한 2차 손상 우려
2. 정밀 진단 및 원인 분석

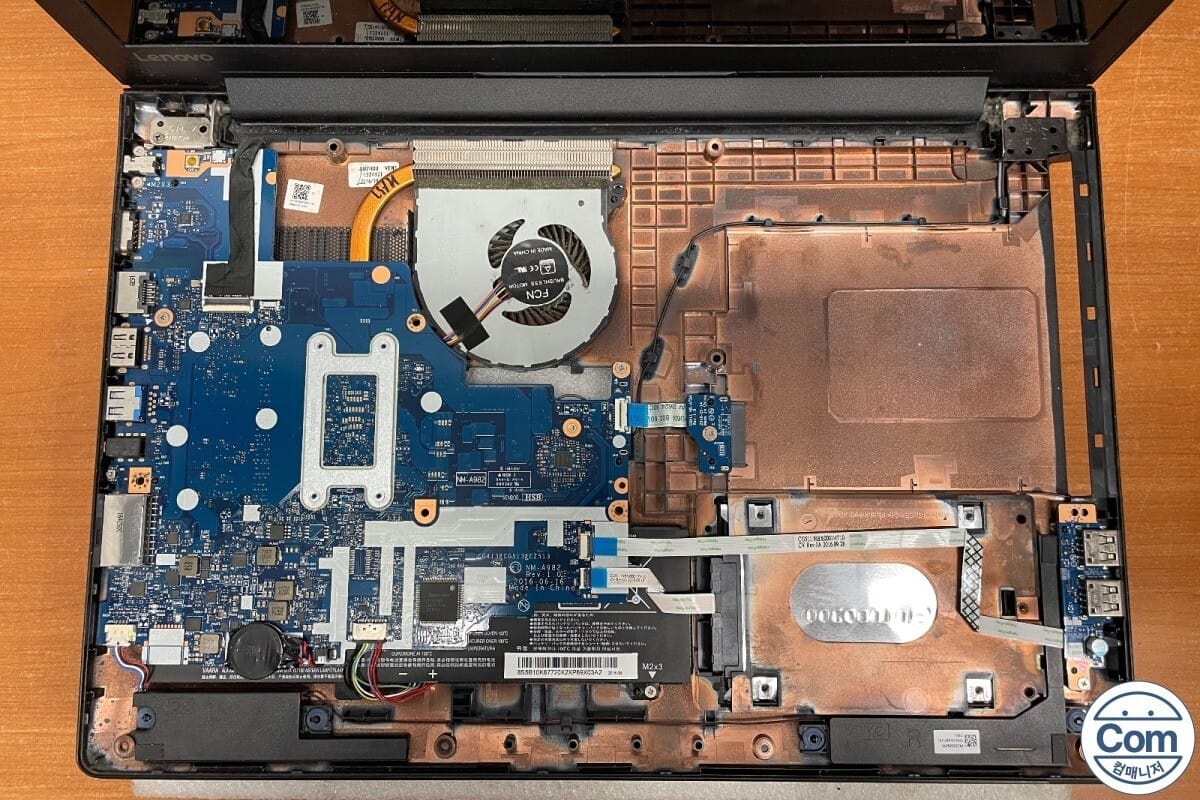

하판 케이스를 분해하여 내부 상태를 정밀하게 진단했습니다. 낙하 시 발생한 충격이 힌지를 고정하는 플라스틱 지지대(보스)에 그대로 전달되어, 나사산 역할을 하는 황동 너트가 케이스 자체에서 완전히 뜯겨 나간 것이 원인이었습니다.
노트북 힌지 파손은 단순히 나사를 다시 조이는 것으로 해결되지 않습니다. 지지대 역할을 하는 하부 케이스의 플라스틱 구조물이 파손되면 힌지의 강한 장력을 버틸 수 없기 때문입니다.
3. 수리 방향 설정
일반적으로 힌지 고정부 파손은 하판 케이스 전체를 교체하는 것이 정석입니다. 그러나 단종된 모델의 경우 자재 수급에 오랜 시간이 소요되거나 비용 효율성이 떨어질 수 있습니다.
따라서 이번 사례는 고객님의 빠른 사용을 위해 파손된 고정부 프레임을 내부에서 특수 보강 성형하여 복원하는 방향으로 작업을 결정했습니다. 난이도가 높은 작업이지만 숙련된 기술을 바탕으로 수리를 진행하기로 했습니다.
4. 보강 및 복원 작업 진행
파손된 황동 너트의 위치를 정확하게 재정렬한 후, 후면판을 뚫고 볼트와 너트, 와샤로 고정했습니다. 힌지가 부드럽게 작동할 수 있도록 장력 조절 작업도 병행했습니다.
볼트와 너트가 확실히 잘 장착된 것을 확인한 후 수차례 상판을 여닫는 테스트를 진행했습니다. 하판 벌어짐 없이 튼튼하게 고정되는 것을 확인하고 내부 먼지 청소와 기본 점검을 함께 진행하여 작업을 마무리했습니다.
5. 결과 및 권장사항

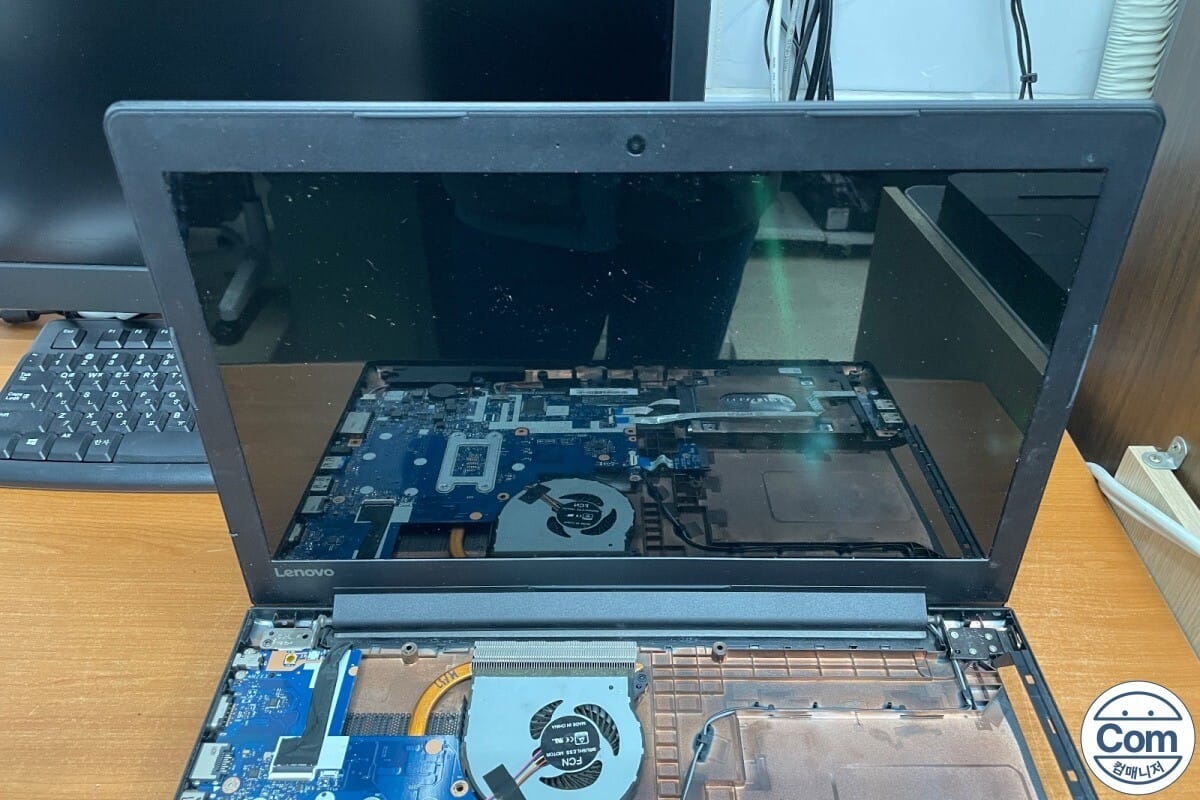

수리가 완료된 노트북은 이제는 상판을 열고 닫는게 잘 되었고, 상판 개폐 시 동작도 매우 부드러워졌습니다. 거리상 당일 방문이 어려우셨던 고객님께서는 익일 출고하셨는데, 복원된 상태에 매우 만족해하셨습니다.
노트북을 떨어뜨린 후 힌지 부위에 미세한 균열이나 벌어짐이 보인다면 즉시 사용을 멈추고 점검을 받으셔야 합니다. 방치할 경우 액정 파손이나 케이블 단선 등 더 큰 고장으로 이어질 수 있으므로 신속한 대처가 필요합니다.
